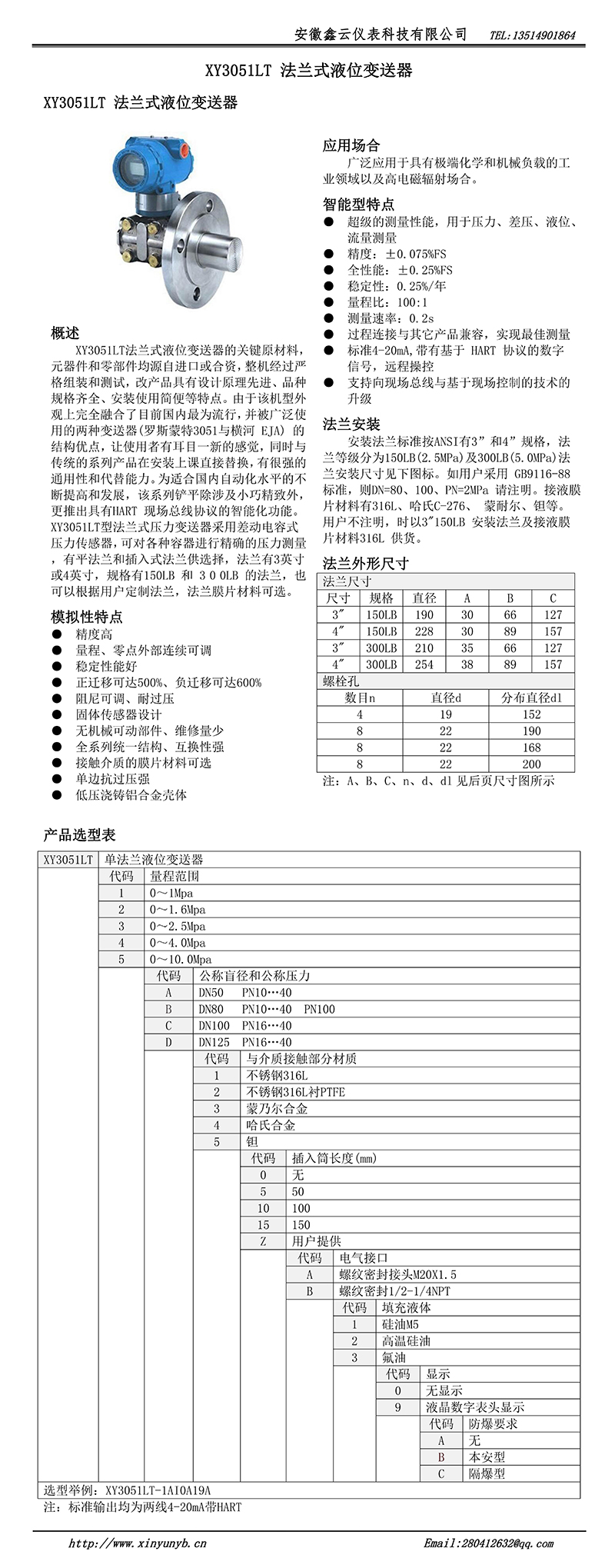

- 商品名称：XY3051LT单法兰式液位变送器
- 添加时间：2023-10-24 17:29:32
介绍：
应用场合
广泛应用于具有极端化学和机械负载的工业领域以及高电磁辐射场合。
智能型特点
● 超级的测量性能，用于压力、差压、液位、流量测量
● 精度：±0.075%FS
● 全性能：±0.25%FS
● 稳定性：0.25%/年
● 量程比：100:1
● 测量速率：0.2s
● 过程连接与其它产品兼容测量
● 标准4-20mA,带有基于 HART 协议的数字 信号，远程操控
● 支持向现场总线与基于现场控制的技术的升级
法兰安装
安装法兰标准按ANSI有3”和4”规格，法兰等级分为150LB(2.5MPa)及300LB(5.0MPa)法兰安装尺寸见下图标。如用户采用 GB9116-88
标准，则DN=80、100、PN=2MPa 请注明。接液膜片材料有316L、哈氏C-276、 蒙耐尔、钽等。
用户不注明，时以3"150LB 安装法兰及接液膜
片材料316L 供货。
产品选型
XY3051LT | 单法兰液位变送器 | ||||||||
代码 | 量程范围 | ||||||||
1 | 0～1Mpa | ||||||||
2 | 0～1.6Mpa | ||||||||
3 | 0～2.5Mpa | ||||||||
4 | 0～4.0Mpa | ||||||||
5 | 0～10.0Mpa | ||||||||
代码 | 公称盲径和公称压力 | ||||||||
A | DN50 PN10…40 | ||||||||
B | DN80 PN10…40 PN100 | ||||||||
C | DN100 PN16…40 | ||||||||
D | DN125 PN16…40 | ||||||||
代码 | 与介质接触部分材质 | ||||||||
1 | 不锈钢316L | ||||||||
2 | 不锈钢316L衬PTFE | ||||||||
3 | 蒙乃尔合金 | ||||||||
4 | 哈氏合金 | ||||||||
5 | 钽 | ||||||||
代码 | 插入筒长度(mm) | ||||||||
0 | 无 | ||||||||
5 | 50 | ||||||||
10 | 100 | ||||||||
15 | 150 | ||||||||
Z | 用户提供 | ||||||||
代码 | 电气接口 | ||||||||
A | 螺纹密封接头M20X1.5 | ||||||||
B | 螺纹密封1/2-1/4NPT | ||||||||
代码 | 填充液体 | ||||||||
1 | 硅油M5 | ||||||||
2 | 高温硅油 | ||||||||
3 | 氟油 | ||||||||
代码 | 显示 | ||||||||
0 | 无显示 | ||||||||
9 | 液晶数字表头显示 | ||||||||
代码 | 防爆要求 | ||||||||
A | 无 | ||||||||
B | 本安型 | ||||||||
C | 隔爆型 | ||||||||
选型举例：XY3051LT-1A10A19A | |||||||||
